电缆桥架

 电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气。

  一.电缆桥架的表面工艺

    电缆桥架由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

   二、电缆桥架的分类

   1、梯级式电缆桥架

CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

   2、托盘式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。

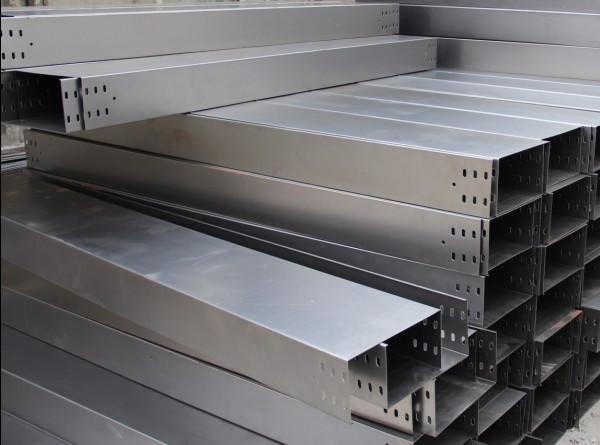

    3、槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

    梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。

    4、大跨距电缆桥架

当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

    5、组合式电缆桥架

组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品。

 三、电缆桥架计算方法

    电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

   在设计计算中，若电缆桥架的实际载荷量用G总表示：

   则：

   G总=n1g1 n2g2 n3g3 ……

    式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3   为同型号规格电缆的根数。

    在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。

    电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：

    b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……

    式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm

    n1、n2、n3……为上述同种型号规格电缆的根数。

    K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1／4。

     一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40％为原则。控制电缆的总截面s为：

    其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。

相应的控制电缆桥架的宽度为b：

    式中h为电缆桥架的高度，单位为mm。

当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求.。

四、电缆桥架的安装方法

    安装电缆桥架要遵循以下规定:?

    1、电缆桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。

    2、电缆桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。

    3、梯架或有孔托盘水平敷设时距地面高度不低于2.5ｍ；线槽、无孔托盘局地高度不低于2.2ｍ。但敷设在电气专用房间（如配电室、电汽竖井、技术层）内除外。

    4、桥架垂直敷设时，在距第1.8ｍ以下部分应加金属盖保护，但敷设在电气装用房间内是可除外。??（5）电缆桥架多层敷设时其层间距离一般为：

   ①桥架上布局顶板或其他障碍物不应小于0.3ｍ。??

   电力电缆桥架间距不应小于0.3ｍ。

   ③控制电缆桥架间不应小于0.2ｍ。

   电缆桥架的安装方法:?

（一）、划线定位

 根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度），确定并标出支撑物的具体位置。

（二）、固定件安装

1.采用直径不小于8㎜的圆钢自制或选用成品，在土建结构，施工中划定的位置预埋，注意

固定牢固，用胶布包缠螺纹部分。

 2.金属膨胀螺栓安装

（1）使用与Ｃ１５以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。

（2）钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。

（3）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。

（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。

 3.预埋铁的自制加工尺寸不应小于120×60×60㎜，在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定牢固。

（三）、桥架支撑件安装

 1.桥架支撑件在室内安装常用的几种型式，参照国标图86SD169电缆桥架安装。

 2.自制支架与吊架所用扁铁规格不应小于30×3㎜，扁钢规格不小于25×25×3㎜，圆钢不小于ф8。自制吊支架必须按设计要求进行防腐处理。

 3.支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。

4.轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统，吊杆直径不应小于8㎜，支承应固定在主龙骨上，不允许固定在辅助龙骨上。

5.钢结构：可将支架或吊家直接焊在钢结构上，也可用万能吊具进行安装。

（四）、梯架、托盘、线槽安装

 1.梯架、托盘、线槽用连接板连接，用垫圈、弹垫、螺母紧固，螺母应位于梯架、托盘、线槽外侧。

2.桥架与电气柜、箱、和接茬时，进线和出线口处应用包脚连接，并用螺丝紧固，末端应加装封堵。

3.桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身应断开，槽内用内连接板搭接，一端需固定。

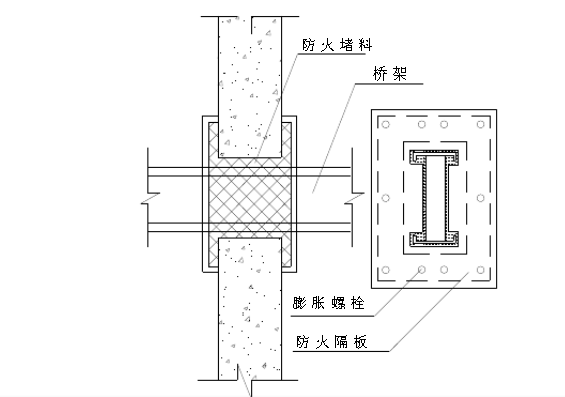

 4.电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，具体做法下图所示。

注：施工前将要封堵部位清理干净。

（五）、金属桥架的接地保护

 1.桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧点紧固后可不做跨接地线。如设计另有要求的按设计施工。

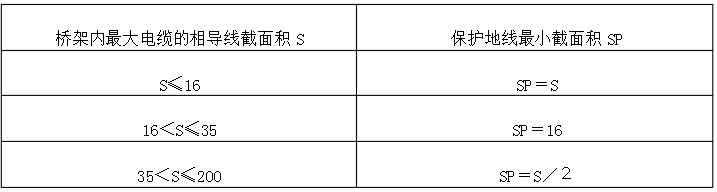

  2.桥架在建筑变形缝处要做跨接地线，跨接地线要留有余量，跨接地线截面按下表选择。
  3.桥架和吊架必须钻通眼用爪型螺丝连接。

（六）、室内电缆桥架上敷设电缆

  1.室内电缆桥架敷设的电缆不应有黄麻或其它易燃材料外护层，否则在室内部分的电缆应剥除麻护层，并对铠装加以防腐处理。
 2.在有腐蚀或特别潮湿的场所宜选用塑料护套电缆。
 3.电缆敷设前应清扫桥架，检查桥架又无毛刺等可能划伤电缆的缺陷，并予以处理。
  4.电缆在桥架上可以无间距敷设，应分层敷设且排列整齐，不应交叉。
 5.桥架内电缆应在首端、尾端、转弯即每隔50ｍ处设编号、型号及起止点等标记。标记应清洗齐全，挂装整齐。
 6.电缆敷设时弯曲半径应满足下表要求

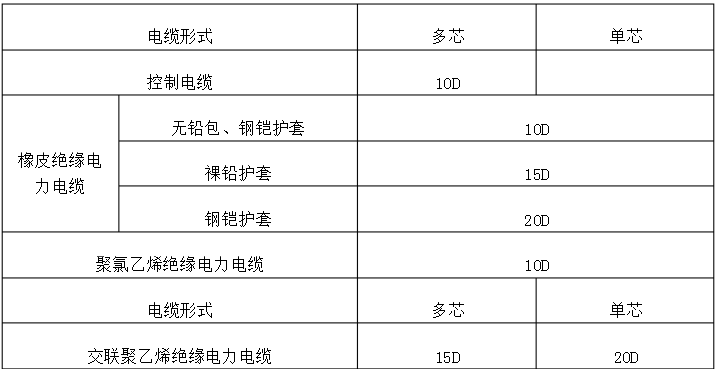

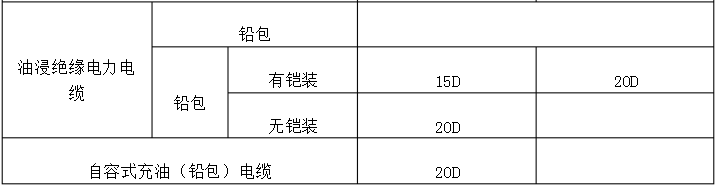

电缆最小弯曲半径

注：表中D为电缆外径

   7.在建筑物中有变形缝处敷设的电缆应留有余量。
