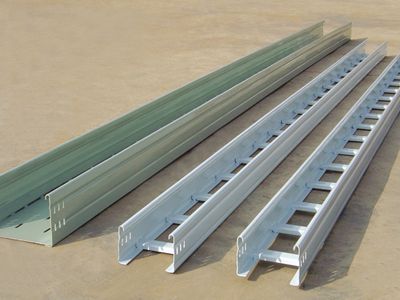

大跨距电缆桥架

　　当前大跨距钢制桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
　　大跨距钢制桥架施工安装要点：
1、电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2、根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。
3、地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。
4、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：
　　（1）1kV以上和1kV及以下的电缆；
　　（2）同一路径向一级负荷供电的双回路电缆；
　　（3）应急照明和其他照明的电缆；
　　（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
5、在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。
6、电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。
　　（1）电缆桥架应在具有腐蚀性液体管道上方。
　　（2）电缆桥架应在热力管道下方。
　　（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。
　　（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。
7、电缆桥架与管道之间最小距离见相关标准。
8、综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2条的规定。
9、墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000规范11.0.2条的规定。
