钢制电缆桥架选型和施工注意事项

钢制电缆桥架选型和施工注意事项

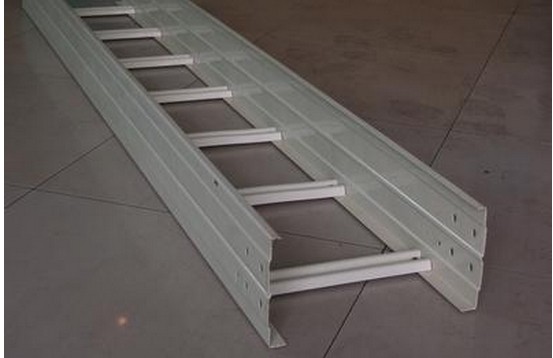

托盘、梯架所需附件和支吊架品种，可根据托盘、梯架的型号规格、长度、路径、安装方式确定

1) 钢制电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取

防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净

场所，宜选用铝合金电缆桥架。　　

(2) 确定钢制电缆桥架的宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。 　　

(3) 计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。

(4) 在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加

垫板或使用无孔托盘。

(5) 当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉

降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。

钢制电缆桥架施工准备

（一） 作业条件

1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2、 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定:

（1） 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。

（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。

（4） 桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。

（5） 电缆桥架多层敷设时其层间距离一般为:

① 桥架上部距顶板或其他障碍物不应小于0.3m；

② 电力电缆桥架间不应小于0.3m；

③ 控制电缆桥架间不应小于0.2m；

④ 弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。

（6） 下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上:

① 1kⅤ以上和1kⅤ以下的电缆；

② 强电、弱电、控制电缆；

③ 应急照明和其他照明电缆；

④ 向一级负荷供电的双路电源电缆。

（7） 几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。

（8） (8)电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

（9） 电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。

（10） 电缆桥架在穿过墙及楼板时,应采取防火隔离措施。

（11） 直线段钢制电缆桥架超过30m,铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩节,其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。

（12） 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道下方,否则应采取防腐隔热措施。

（13） 电缆可敷设在线槽内,但在梯架或托盘(指未完全封闭)内,不应直接敷设导线。

（14） 室内电缆托盘、梯架不应采用具有黄麻或其他易燃材料外护层的电缆,否则在室内及电缆沟、隧道、竖井内侧有麻护层的电缆,应剥除麻护层,并对铠装加以防腐处理。

（15） 电缆在桥架内的填充率,电力电缆不应大于40%,控制电缆不应大于50%。

（16） 电缆或导线在桥架内不应有接头,接头应设置在接线箱内。

3、 现场条件

（1） 土建工程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。

（2） 桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。

（3） 室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。如需交叉作业,既要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。
