电缆桥架型号是如何表示的呢

电缆桥架型号是如何表示的呢


XQJ---形式－－类别－－规格

XQJ表示汇线桥架系列

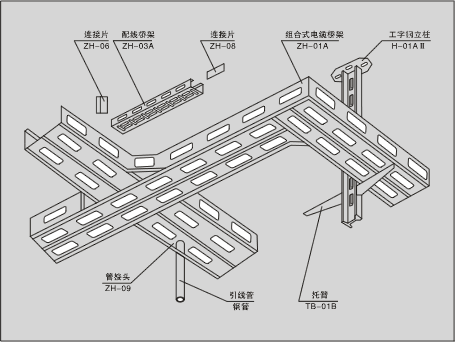

形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C

为槽式、ZH为组合式）

类别表示类别种类序号（用阿拉伯数字加英语字母表示）

规格表示规格或规格序号（用阿拉伯数字表示）

电缆桥架尺寸选择与计算:

电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......

式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）

n1、n2、n3......为相应的电缆根数 G应小于电缆桥架的允许载荷

当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆

b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......

式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；

k1、k2、k3......为电缆间距（K值最小不应小于d/4）

控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）

电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...

需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h

式中：h为电缆桥架净高。

注意事项

1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。

2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。

3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。

4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。

6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
